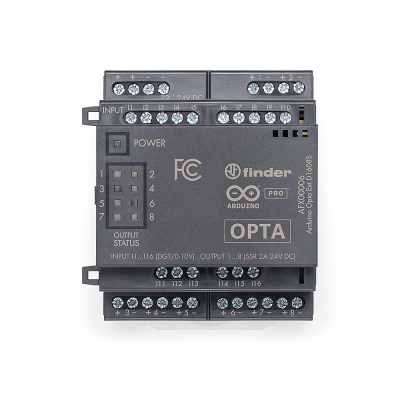

Expansión Digital Arduino Opta® / 16 Entradas Programables

(0 reseña)
Expansión Digital Arduino Opta® / 16 Entradas Programables / 8 Relés / IP20 / Compatible PLC Industrial / IoT Industrial y Building Automation
$ 4,453.68 $ 4,453.68 MXN - Impuestos incluidos
$ 3,839.38 MXN - Impuestos incluidos

  • Marca
Agregar al carrito
Comprar ahora
Agregar a la lista de deseos
Términos y condiciones
Grantía de devolución de 30 días
Envío: 2-3 días hábiles

Referencia interna: AFX-00006


Arduino modelo: Opta® Digital Expansion

La Arduino Opta® Digital Expansion es un módulo de expansión diseñado específicamente para ampliar las capacidades del micro PLC Arduino Opta®, proporcionando 16 entradas programables digitales/analógicas y 8 salidas de relé. Desarrollado en colaboración con Finder®, líder en fabricación de relés, este módulo permite a profesionales escalar proyectos de automatización industrial y building automation aprovechando el ecosistema Arduino completo. Con dos variantes disponibles (EMR con relés electromecánicos y SSR con relés de estado sólido), ofrece flexibilidad para diferentes aplicaciones industriales. Compatible con Arduino IDE, Arduino Cloud Editor y Arduino PLC IDE (estándar IEC 61131-3), incluye certificaciones FCC, CE, UKCA y cULus para uso en entornos industriales.

Características Generales

  • SKU: AFX00005 (EMR), AFX00006 (SSR)
  • Entradas: 16 programables (0-24 V digital / 0-10 V o 0-24 V analógico)
  • Salidas EMR: 8 relés electromecánicos (250 VAC - 6 A)
  • Salidas SSR: 8 relés de estado sólido (24 VDC - 3 A)
  • Alimentación: 12-24 VDC
  • Protección: IP20, antipolaridad, sobrevoltaje (+20%)
  • Módulos expansión máx: Hasta 5
  • Certificaciones: FCC, CE, UKCA, cULus
Especificaciones de Entradas
  • Número de entradas: 16 digitales/analógicas
  • Voltaje digital: 0-24 V
  • Lógica digital: VIL Max: 4 VDC, VIH Min: 5.9 VDC
  • Corriente digital: 4.12 mA a 24 V, 2.05 mA a 10 V
  • Frecuencia digital: 300 Hz
  • Voltaje analógico: 0-10 V o 0-24 V
  • Resolución analógica: 14 bit
  • LSB analógico: 1.733 mV
  • Precisión analógica: +/- 5%, repetibilidad +/- 2%
  • Impedancia entrada: 5.85 kΩ
  • Protección sobrevoltaje: Sí (hasta 40 V)
Salidas EMR (AFX00005)
  • Número de salidas: 8 relés electromecánicos (NO - SPST)
  • Corriente máxima por relé: 6 A
  • Corriente pico máxima: 10 A
  • Corriente continua por terminal: 6 A
  • Voltaje nominal relé: 250 VAC
  • Voltaje máximo relé: 400 VAC
  • Carga nominal AC1: 1500 VA
  • Carga nominal AC15 (230 VAC): 300 VA
  • Capacidad ruptura DC1: 6/0.2/0.12 A (24/110/220 V)
  • Carga mínima conmutación: 500 mW (12 V/10 mA)
  • Longitud máxima línea: 100 m (sin blindaje)
  • Tiempo respuesta 0→1: 5 ms
  • Tiempo respuesta 1→0: 3 ms
  • Tiempo rebote NO: 1 ms
  • Tiempo rebote NC: 6 ms
  • Durabilidad mecánica: 10 millones de ciclos (DC)
  • Durabilidad eléctrica: 60 mil ciclos (carga resistiva AC1)
Salidas SSR (AFX00006)
  • Número de salidas: 8 relés de estado sólido (NO - SPST)
  • Corriente máxima por relé: 3 A
  • Corriente pico máxima: 50 A (10 ms)
  • Corriente continua por terminal: 3 A
  • Voltaje nominal relé: 24 VDC
  • Rango voltaje conmutación: 1.5-30 VDC
  • Voltaje bloqueo máximo: 33 VDC
  • Carga nominal DC13: 36 W
  • Corriente mínima conmutación: 1 mA
  • Corriente fuga OFF-state: 0.001 mA max
  • Caída voltaje ON-state: 0.4 V max
  • Tiempo respuesta 0→1: 0.02 ms
  • Tiempo respuesta 1→0: 0.2 ms
  • Vida eléctrica carga nominal: > 10 millones de ciclos
Condiciones Operativas
  • Temperatura operación: -20 a 50 °C
  • Grado protección: IP20
  • Grado contaminación: 2 (IEC 61010)
  • Voltaje alimentación: 12-24 V (10.2-27.6 V permisible)
  • Consumo energía 12V: 3 W max
  • Consumo energía 24V: 3 W max
  • Protección antipolaridad: Sí
  • Protección sobrevoltaje: Sí (+20%)
Puerto de Expansión
  • Módulos expansión soportados: Hasta 5
  • Tipo conexión: Daisy-chain
  • Requerimientos cableado: Cubierta plástica removible
  • Compatibilidad: Módulos auxiliares Arduino Opta®
Certificaciones
  • CE (EU): EN IEC 61326-1:2021, EN IEC 61010 (LVD)
  • CB (EU): Sí
  • WEEE (EU): Sí
  • REACH (EU): Sí
  • UKCA (UK): EN IEC 61326-1:2021
  • FCC (US): Sí
  • cULus: UL 61010-2-201
  • RoHS: Compliant (Directiva 2011/65/EU y 2015/863/EU)


Especificaciones

Marca ARDUINO LLC
