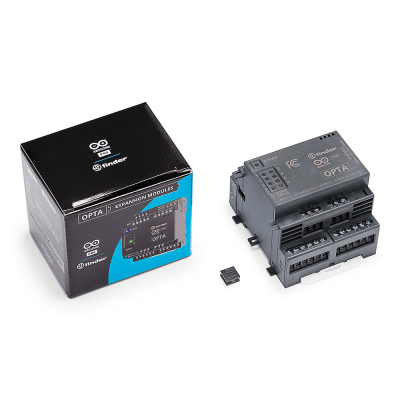

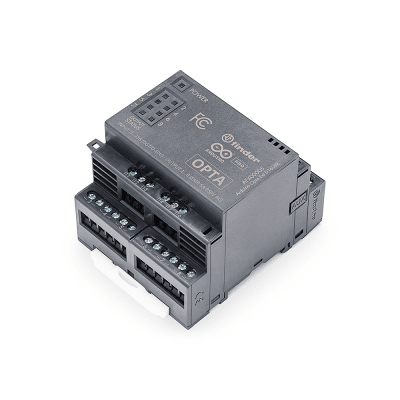

Expansión Digital Arduino Opta® / 16 Entradas Programables

(0 reseña)
Expansión Digital Arduino Opta® / 16 Entradas Programables / 8 Relés / Electromecánicos 6A 250VAC o Estado Sólido 3A 24VDC / IP20 / Hasta 5 Módulos en Cadena / Compatible Arduino IDE y PLC IDE
$ 4,148.80 $ 4,148.80 MXN - Impuestos incluidos
$ 3,576.55 MXN - Impuestos incluidos

  • Marca
Agregar al carrito
Comprar ahora
Agregar a la lista de deseos
Términos y condiciones
Grantía de devolución de 30 días
Envío: 2-3 días hábiles

Referencia interna: AFX-00005


Arduino modelo: Opta® Digital Expansion AFX00005/AFX00006

La Expansión Digital Arduino Opta® es un módulo de expansión industrial diseñado para ampliar las capacidades del micro PLC Opta® con 16 entradas programables digitales/analógicas y 8 relés de salida. Desarrollado en colaboración con Finder®, líder en fabricación de relés, permite a profesionales escalar proyectos de automatización industrial y building automation aprovechando el ecosistema Arduino. Las entradas son configurables vía IDE como digitales (0-24V) o analógicas (0-10V/0-24V) con resolución de 14 bits. Disponible en dos variantes: EMR con relés electromecánicos 6A 250VAC y SSR con relés de estado sólido 3A 24VDC. Compatible con Arduino IDE, Arduino Cloud Editor y Arduino PLC IDE para programación IEC 61131-3.

Características Generales

  • Variantes: Opta Ext D1608E (EMR) y Opta Ext D1608S (SSR)
  • SKU: AFX00005 (EMR), AFX00006 (SSR)
  • Entradas: 16 programables (0-24V digital / 0-10V o 0-24V analógico)
  • Salidas EMR: 8 relés electromecánicos (250VAC - 6A)
  • Salidas SSR: 8 relés de estado sólido (24VDC - 3A)
  • Grado de Protección: IP20
  • Certificaciones: FCC, CE, UKCA, cULus
  • Temperatura Operación: -20°C a 50°C
Especificaciones de Entrada
  • Número de entradas: 16 digitales/analógicas
  • Voltaje entrada digital: 0-24V
  • Lógica digital: VIL Max: 4VDC, VIH Min: 5.9VDC
  • Corriente entrada digital: 4.12mA a 24V, 2.05mA a 10V
  • Frecuencia entrada digital: 300Hz
  • Voltaje entrada analógica: 0-10V o 0-24V
  • Resolución analógica: 14 bit
  • Valor LSB analógico: 1.733mV
  • Precisión analógica: +/- 5%, repetibilidad +/- 2%
  • Impedancia entrada: 5.85 kΩ
  • Protección sobretensión: Sí (hasta 40V)
  • Protección antipolaridad: No
Salidas EMR (AFX00005)
  • Número de salidas: 8 relés electromecánicos (NO - SPST)
  • Corriente máxima por relé: 6A
  • Corriente pico máxima: 10A
  • Corriente continua por terminal: 6A
  • Protección cortocircuito: No, requiere fusible externo
  • Voltaje nominal relé: 250VAC
  • Voltaje máximo relé: 400VAC
  • Carga nominal AC1: 1500VA
  • Carga nominal AC15 (230VAC): 300VA
  • Capacidad ruptura DC1: 6A (24V), 0.2A (110V), 0.12A (220V)
  • Carga mínima conmutación: 500mW (12V/10mA)
  • Longitud máxima línea: 100m (sin blindaje)
  • Tiempo respuesta 0→1: 5ms
  • Tiempo respuesta 1→0: 3ms
  • Tiempo rebote NO: 1ms
  • Tiempo rebote NC: 6ms
  • Durabilidad mecánica: 10 millones de ciclos (DC)
  • Durabilidad eléctrica: 60 mil ciclos con carga resistiva (AC1)
Salidas SSR (AFX00006)
  • Número de salidas: 8 relés estado sólido (NO - SPST)
  • Corriente máxima por relé: 3A
  • Corriente pico máxima: 50A (10ms)
  • Corriente continua por terminal: 3A
  • Protección cortocircuito: No, requiere fusible externo
  • Voltaje nominal relé: 24VDC
  • Rango voltaje conmutación: 1.5-30VDC
  • Voltaje bloqueo máximo: 33VDC
  • Carga nominal DC13: 36W
  • Corriente mínima conmutación: 1mA
  • Corriente fuga estado OFF: 0.001mA max
  • Caída voltaje estado ON: 0.4V max
  • Tiempo respuesta 0→1: 0.02ms
  • Tiempo respuesta 1→0: 0.2ms
  • Vida eléctrica carga nominal: >10 millones de ciclos
Alimentación y Condiciones
  • Voltaje alimentación: 12-24V
  • Rango permitido: 10.2-27.6V
  • Consumo potencia (12V): 3W max
  • Consumo potencia (24V): 3W max
  • Protección antipolaridad: Sí
  • Protección sobretensión: Sí (+20%)
  • Temperatura operación: -20°C a 50°C
  • Grado protección: IP20
  • Grado contaminación: 2 (IEC 61010)
  • Módulos expansión soportados: Hasta 5
Conectividad y Programación
  • Puerto expansión: Para cadena de módulos
  • Módulos máximo en cadena: 5
  • Compatibilidad IDE: Arduino Desktop IDE
  • Compatibilidad Cloud: Arduino Cloud Editor
  • Compatibilidad PLC: Arduino PLC IDE (IEC 61131-3)
  • Librería: Arduino_Opta_Blueprint
  • Ejemplos: Incluidos en librería
  • Recursos online: ProjectHub, Library Reference
  • Comunicación: Puerto auxiliar para conexión
Certificaciones
  • CE (EU): EN IEC 61326-1:2021, EN IEC 61010 (LVD)
  • CB (EU): Sí
  • WEEE (EU): Sí
  • REACH (EU): Sí
  • UKCA (UK): EN IEC 61326-1:2021
  • FCC (US): Sí
  • cULus: UL 61010-2-201
  • RoHS 2: Directiva 2011/65/EU
  • RoHS 3: Directiva 2015/863/EU
  • Minerales conflicto: Libre de conflicto


Especificaciones

Marca ARDUINO LLC
