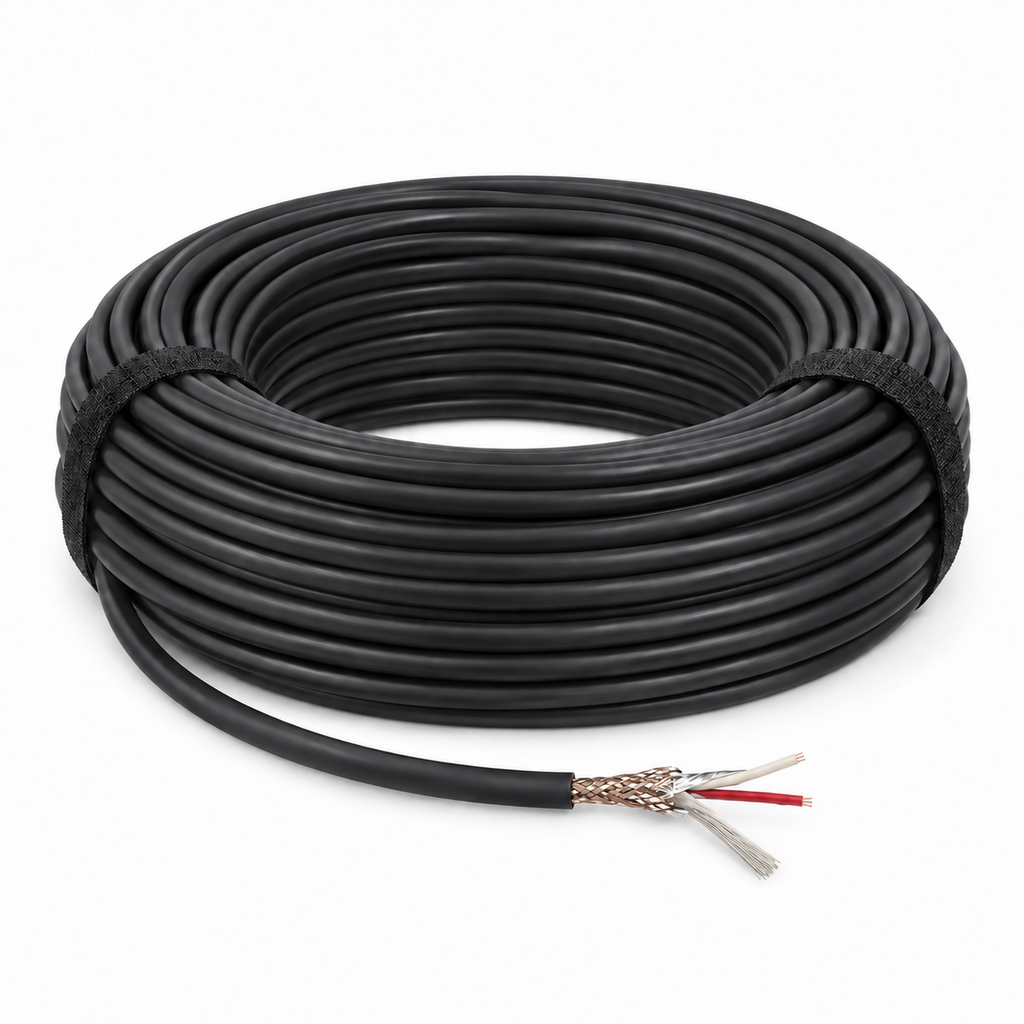

Bobina de cable blindado para micrófono calibre 22, 100 m

(0 reseña)
Permite fabricar cables de micrófono e interconexiones de audio con la longitud y terminación requeridas por cada instalación. La bobina contiene 100 metros de cable blindado calibre 22, formado por un par de conductores de cobre identificados en rojo y blanco, además de tierra, dentro de una cubierta negra de 6.3 mm de diámetro. Puede terminarse con conectores XLR, plug o RCA compatibles según el equipo y la asignación de pines. Su presentación facilita el cableado de estudios, salas de audio, escenarios y sistemas de sonorización en interiores. Los conectores se adquieren por separado.
$ 1,628.37 $ 1,628.37
$ 1,403.77
MXN - Impuestos incluidos
  • Marca
Contáctanos
Términos y condiciones
Devoluciones sin costo durante 30 días
Compra protegida y envíos a todo México

Referencia interna: EP-2202-MIC-100M

Audio profesional · Bobina de 100 metros

Fabrica cables de audio con la longitud que necesitas

Cable blindado calibre 22 con un par de conductores de cobre y tierra, diseñado para preparar interconexiones de micrófono y señal de audio en instalaciones interiores.

Un par más tierra Blindaje metálico Cubierta negra de 6.3 mm
Cable sin terminar
100 m longitud de la bobina
22 AWG calibre del conductor
6.3 mm diámetro exterior
1 par más tierra y blindaje
Preparación a la medida

Mide, termina y verifica

La presentación en bobina permite preparar distintos tramos y elegir los conectores de acuerdo con cada equipo, sin depender de longitudes prefabricadas.

1

Define el recorrido

Mide la trayectoria real y considera la holgura necesaria para instalación, servicio y alivio de tensión.

2

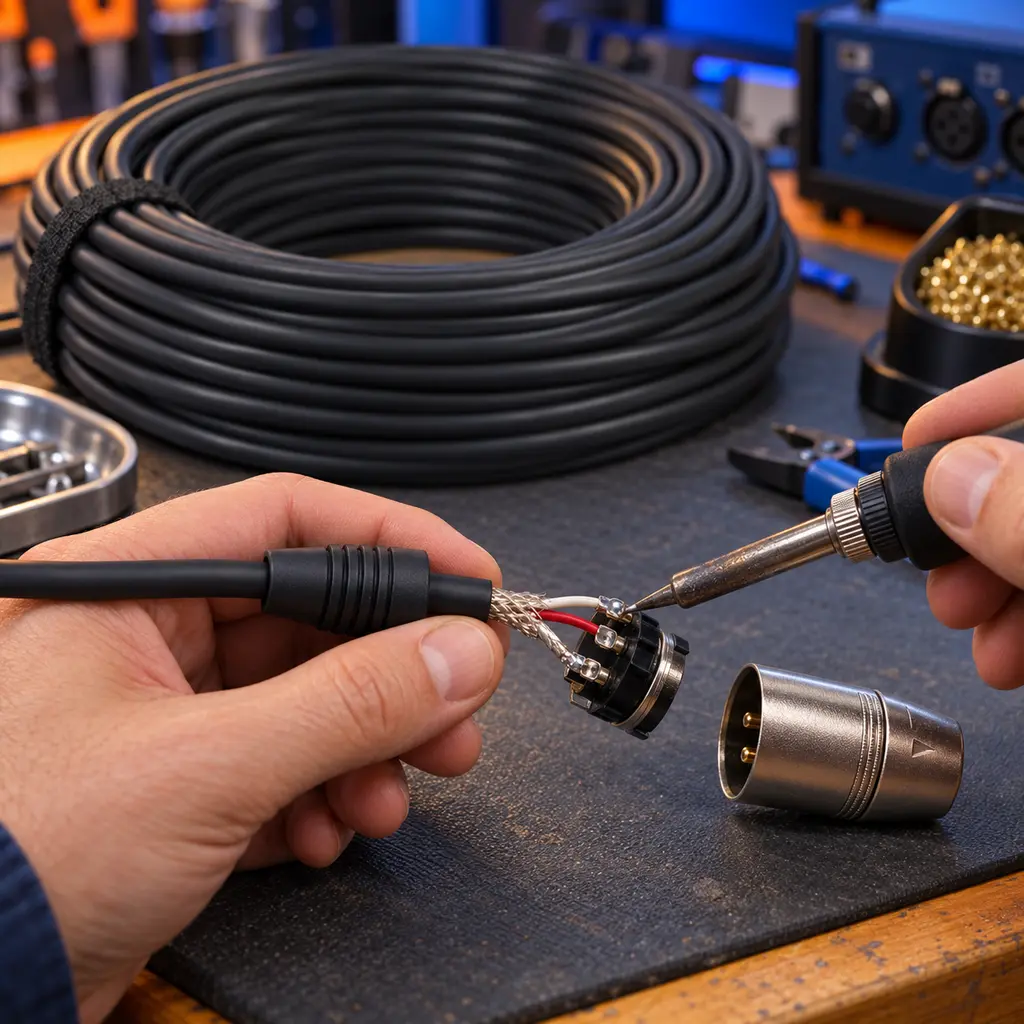

Instala los conectores

Selecciona conectores compatibles con el diámetro del cable y respeta la asignación de conductores de cada señal.

3

Comprueba el tramo

Verifica continuidad, aislamiento entre contactos y conexión del blindaje antes de integrarlo al sistema.

Contenido del producto

Lo que sí incluye

  • Una bobina de 100 metros de cable negro
  • Un par de conductores de cobre calibre 22
  • Conductor de tierra y blindaje metálico
Terminación requerida

Lo que debes agregar

  • Conectores adecuados para cada extremo
  • Herramientas de corte, preparación y soldadura
  • Prueba eléctrica después del ensamble

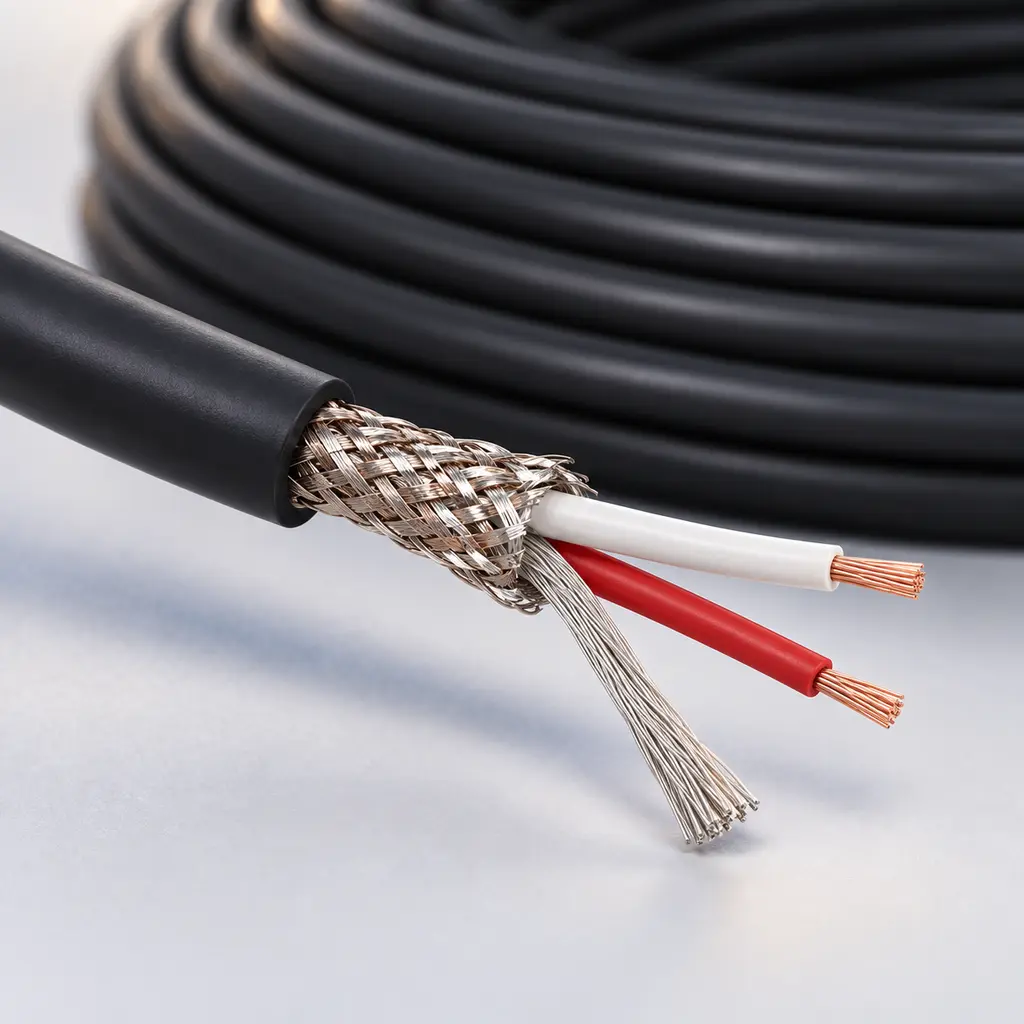

Construcción interna

Un par protegido para transportar señal de audio

Los conductores rojo y blanco forman el par utilizado para la señal. El blindaje y el conductor de tierra permiten realizar una terminación apropiada para ayudar a reducir la exposición a interferencias. El resultado depende también del conector, la soldadura, la asignación de pines y la puesta a tierra del sistema.

1
Cubierta exterior Acabado negro y diámetro total de 6.3 mm.
2
Blindaje metálico Rodea los elementos internos del cable.
•
Par rojo y blanco Dos conductores de cobre calibre 22.
3
Conductor de tierra Se integra según el esquema de terminación utilizado.
Terminaciones posibles

El conector se elige según el equipo y la señal

El cable puede utilizarse para fabricar interconexiones con distintos formatos. La compatibilidad final depende de la conexión eléctrica, el pinout y los requisitos de los dispositivos.

XLR Micrófonos y audio profesional
1/4″ Plug de 6.35 mm
3.5 mm Equipos con conexión compatible
RCA Interconexiones de audio analógico
Aplicaciones

Para fabricar y mantener instalaciones de audio

La bobina permite cortar tramos conforme al recorrido de cada proyecto y conservar cable disponible para ampliaciones o reparaciones.

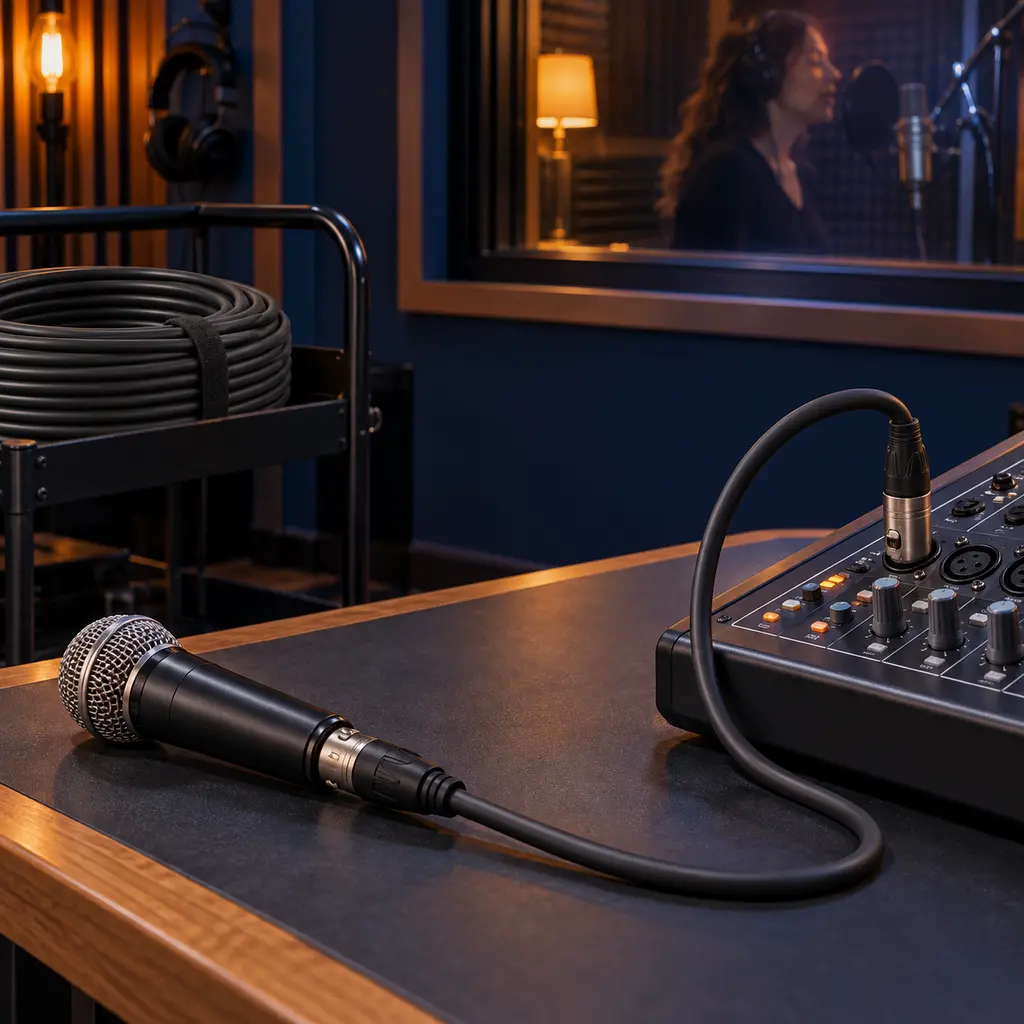

Grabación

Estudios

Cableado entre micrófonos, interfaces, cajas de conexión y consolas compatibles.

Sonorización

Escenarios

Preparación de líneas de señal para sistemas de audio y cajas de escenario.

Integración

Salas de audio

Interconexiones interiores entre fuentes, mezcladoras y equipos compatibles.

Servicio

Mantenimiento

Sustitución de tramos dañados y fabricación de cables con nuevas longitudes.

!

La bobina no es un cable listo para conectar

No incluye conectores ni determina por sí sola si una señal será balanceada. El desempeño final depende del equipo, el tipo de terminación, la asignación correcta de conductores y la conexión del blindaje. La especificación máxima de 300 V es un dato del cable y no implica que deba utilizarse para alimentación eléctrica.

Información técnica

Especificaciones

Revisa la construcción, el entorno y las clasificaciones documentadas antes de integrarlo a un proyecto.

Construcción física
Tipo Cable blindado de un par
Longitud 100 m
Material del conductor Cobre
Calibre 22 AWG
Diámetro exterior 6.3 mm
Conductor de tierra Sí
Identificación y acabado
Color exterior Negro
Colores interiores Rojo y blanco
Blindaje Sí
Presentación Bobina
Características eléctricas y ambientales
Voltaje máximo de operación 300 V
Temperatura de operación −20 a 70 °C
Entorno documentado Interior
Estándares y clasificaciones documentadas
Estándar UL13
Estándar UL444
Clasificación CL3R
Clasificación CMR
Complemento vendido por separado

¿Necesitas conectores XLR macho y hembra?

Consulta el kit de conectores de 3 pines para preparar un cable terminado. Verifica el pinout y realiza la instalación con herramientas adecuadas.

Ver kit de conectores XLR
Preguntas frecuentes

Antes de preparar tus tramos

¿La bobina incluye conectores?

No. Se suministra únicamente la bobina de cable; los conectores y materiales de terminación se adquieren por separado.

¿Es un cable XLR terminado?

No. Puede utilizarse para fabricar un cable XLR, pero requiere cortar, preparar, soldar y probar ambos extremos.

¿Cuántos conductores tiene?

Su construcción corresponde a un par de conductores aislados, identificados en rojo y blanco, además de tierra y blindaje.

¿Puede utilizarse con RCA o plug?

Sí, cuando el conector, la asignación de conductores y el tipo de señal sean compatibles con los equipos conectados.

¿El blindaje elimina todo el ruido?

No. Ayuda a reducir la exposición a interferencias, pero el resultado depende también de la ruta, la terminación, la puesta a tierra y los equipos.

¿Puede instalarse en exteriores?

La documentación consultada especifica uso interior. No se debe asumir resistencia a intemperie, humedad o radiación UV.
